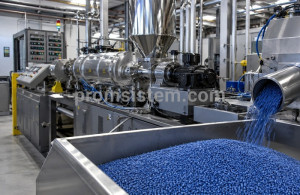

Гранулятор полимеров используют для получения гранул из подготовленного полимерного расплава или полимерных стренг. Грануляция применяется при выпуске первичных полимеров, компаундов и мастербатчей, а также при переработке производственных и потребительских пластиковых отходов.

Термин «гранулятор» неоднозначен. В русскоязычной практике им могут называть и режущий узел, и всю экструзионно-грануляционную линию. В англоязычной технической документации для оборудования, формирующего гранулы из расплава или стренг, обычно используется термин pelletizer, тогда как granulator в отрасли переработки пластмасс нередко означает дробилку, измельчающую твердые отходы в дробленку.

Поэтому оборудование следует сравнивать не по названию, а по технологической схеме: как подается сырье, где оно плавится и смешивается, как удаляются летучие вещества и загрязнения, каким способом создается давление перед фильерой, как выполняются резка, охлаждение и сушка гранул.

Что такое гранулятор полимеров и зачем он нужен

Гранулирование переводит полимер в форму частиц с относительно стабильным размером и насыпными характеристиками. Такое сырье удобнее дозировать, смешивать, транспортировать и подавать в экструдеры, термопластавтоматы, выдувные и другие перерабатывающие машины, чем рыхлую пленку, волокно или неоднородную дробленку.

На промышленной линии грануляция обычно является одной из завершающих стадий подготовки материала. До нее сырье может пройти сортировку, дробление, мойку, сушку, уплотнение, дозирование, плавление, смешение, дегазацию и фильтрацию. После резки гранулы охлаждают, отделяют от воды, сушат, при необходимости классифицируют на сите и направляют в накопительный бункер, силос или систему упаковки.

Гранулирование решает несколько задач:

• стабилизирует форму сырья для автоматического дозирования;
• облегчает смешивание первичного и вторичного материала;
• упрощает хранение и транспортирование;
• позволяет получить товарную форму компаунда или мастербатча;
• делает удобнее возврат производственных отходов в переработку.

При этом гранулятор не исправляет проблемы плохо подготовленного сырья. Бумага, песок, металл, остатки продукта, несовместимые полимеры, избыток воды и продукты термического разрушения воздействуют на процесс еще до режущего узла. Поэтому качество гранулята определяется всей технологической цепочкой, а не только геометрией гранул.

Как устроена линия грануляции полимеров

Комплектация промышленной линии зависит от полимера, формы сырья, его насыпной плотности, загрязненности, влажности, требуемой производительности и характеристик готового гранулята.

Типовая линия может включать:

• приемный бункер;
• объемный или гравиметрический дозатор;
• принудительный питатель или компактор;
• одношнековый или двухшнековый экструдер;
• зоны нагрева и охлаждения цилиндра;
• атмосферную и вакуумную дегазацию;
• фильтр расплава и сменщик сеток;
• насос расплава;
• фильеру;
• режущий узел;
• водяной или воздушный контур охлаждения;
• центробежную или другую сушилку;
• вибросито или классификатор;
• систему пневматического транспортирования;
• накопительный бункер или силос.

Сырье дозированно поступает в экструдер. Шнек транспортирует его, уплотняет, нагревает, плавит и перемешивает. Для легких пленочных отходов обычной гравитационной подачи может быть недостаточно из-за низкой насыпной плотности: материал способен зависать в бункере и нестабильно поступать в зону питания.

Поэтому применяют принудительную подачу, уплотнение или режущие компакторы. В зависимости от конструкции такой узел способен одновременно измельчать, перемешивать, нагревать и уплотнять пленочный материал, обеспечивая более равномерную загрузку экструдера.

При этом термины «агломератор», «компактор» и «режущий компактор» не следует считать полностью взаимозаменяемыми: функции оборудования зависят от его конструкции.

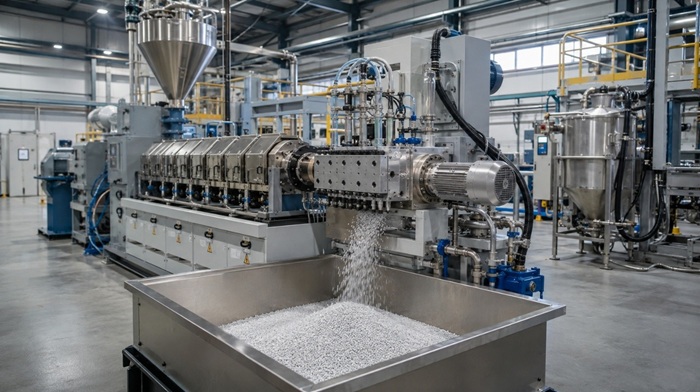

Промышленная линия грануляции объединяет подачу сырья, экструзию, подготовку расплава и получение готовых полимерных гранул.

Одношнековый и двухшнековый экструдер

Одношнековый экструдер рационален там, где основная задача состоит в стабильном плавлении и транспортировании сравнительно однородного материала. Такая схема распространена при переработке чистого производственного возврата и во многих линиях вторичной грануляции.

Сонаправленный двухшнековый экструдер особенно востребован при компаундировании: введении наполнителей, пигментов, стабилизаторов, модификаторов и других компонентов. Вместе с ним могут использоваться гравиметрические дозаторы, боковые питатели, атмосферные и вакуумные зоны дегазации.

Для двухшнековой машины имеют значение не только диаметр и мощность, но и конфигурация шнеков, отношение рабочей длины к диаметру L/D, крутящий момент, расположение зон подачи и дегазации, а также интенсивность распределительного и диспергирующего смешения.

Поэтому утверждение «два шнека лучше одного» технически некорректно без описания задачи. Для чистой дробленки сложная двухшнековая система может оказаться избыточной, а при производстве высоконаполненного компаунда одношнековая машина может не обеспечить требуемое смешение.

Применяются и каскадные схемы, в которых функции разделены между двумя ступенями. Например, первая машина выполняет интенсивное смешение и дегазацию, а следующая создает давление перед фильтрацией и гранулированием. Такая компоновка оправдана только тогда, когда дает преимущество для конкретного сырья и продукта.

Фильтрация, дегазация и насос расплава

Фильтрация удаляет твердые включения из расплава. Используют сеточные пакеты, ручные и автоматические сменщики сеток, непрерывные и самоочищающиеся фильтры.

При переработке загрязненного вторичного сырья полезно контролировать не только давление перед фильтром, но и перепад давления ΔP между входом и выходом фильтрующего узла. Его рост при сопоставимом режиме может свидетельствовать об увеличении сопротивления фильтра. Предельные значения определяются конструкцией оборудования и технологическим регламентом.

Дегазация предназначена для удаления воздуха и летучих компонентов, а в подходящих технологических схемах — части влаги. Но наличие вакуумной зоны нельзя автоматически считать заменой предварительной сушке. Для гигроскопичных материалов содержание воды перед переработкой может быть критическим параметром.

Важна и тепловая история материала. Температура расплава должна рассматриваться вместе со временем пребывания полимера в горячей зоне. Чрезмерное тепловое воздействие и застой расплава в мертвых зонах могут приводить к деструкции материала и образованию темных включений.

Насос расплава устанавливают не на каждой линии. Он помогает стабилизировать поток и давление перед фильерой, частично отделяя функцию создания давления от процессов плавления и смешения в экструдере.

Основные виды грануляции полимеров

Способ грануляции выбирают по свойствам расплава, производительности, чувствительности полимера к воде и температуре, требованиям к форме гранулы и условиям эксплуатации.

В промышленности распространены стренговая грануляция, горячая резка у фильеры, водокольцевая и подводная грануляция.

Универсально лучшего способа нет. Стренговая схема может быть удобнее для гибкого производства с частыми переналадками, а подводная — для непрерывных автоматизированных процессов.

Водокольцевая система занимает отдельную нишу: ножи режут материал у фильеры, после чего частицы попадают в циркулирующую воду. Рабочая поверхность фильеры при этом не обязательно погружена в воду.

Стренговая грануляция

При стренговой грануляции расплав выходит через фильеру длинными жгутами — стренгами. Они охлаждаются, с поверхности удаляется вода, после чего материал поступает в режущий механизм.

Размер гранул определяется диаметром стренги, скоростью ее подачи и режимом резки.

Основная эксплуатационная проблема — обрывы стренг. Их возможными причинами являются колебания потока расплава, загрязнение отверстий фильеры, неправильная температура, неравномерное охлаждение или нестабильность состава материала.

Горячая и водокольцевая резка

При горячей резке ножи работают непосредственно у поверхности фильеры. Геометрия ее отверстий, состояние режущей кромки, частота вращения ротора и стабильность потока расплава непосредственно влияют на форму гранул.

В водокольцевой системе горячие частицы после резки попадают в циркулирующее водяное кольцо и вместе с водой перемещаются к узлам отделения влаги и сушки.

Износ ножей, неправильный прижим или нарушение взаимного положения ножевого ротора и поверхности фильеры способны увеличивать количество хвостов, мелкой фракции и гранул неправильной формы.

Подводная грануляция

В подводной системе расплав режется у фильеры внутри камеры с технологической водой. Частицы быстро охлаждаются и вместе с водой транспортируются к системе отделения воды и сушке.

Подводная грануляция применяется для первичных полимеров, компаундов, мастербатчей, инженерных пластиков и ряда потоков вторичного сырья. Она подходит для автоматизированных непрерывных линий и позволяет получать преимущественно округлые гранулы.

На качество процесса влияют температура и расход технологической воды, состояние фильеры и ножей, температура расплава, давление перед фильерой и стабильность запуска. Поэтому подводный гранулятор следует рассматривать как систему, включающую режущую камеру, водяной контур и сушильное оборудование.

Какие полимеры гранулируют

Гранулировать можно большинство перерабатываемых термопластов: полиэтилен, полипропилен, ПЭТ, полистирол, АБС-пластик, полиамиды, поликарбонат, ПБТ, термопластичные эластомеры и различные компаунды.

Но одинакового режима для них не существует. Материалы отличаются вязкостью расплава, способностью поглощать влагу, термостабильностью, склонностью к окислению, содержанием наполнителей и требованиями конечного применения.

Полиэтилен и полипропилен

ПЭ и ПП широко гранулируют из пленки, жесткой дробленки, технологического возврата и других потоков вторичного сырья. Для них применяют стренговые, водокольцевые и подводные системы.

При пленочном сырье особенно важна стабильная загрузка экструдера. При загрязненном потоке возрастает нагрузка на сортировку, мойку, фильтрацию и дегазацию.

Качество вторичного ПЭ или ПП нельзя оценивать только по внешнему виду гранул. В зависимости от требований проверяют показатель текучести расплава, влажность, содержание загрязнений, зольность, цвет, запах, механические свойства и стабильность характеристик между партиями.

ПЭТ и инженерные пластики

ПЭТ, полиамиды, ПБТ, поликарбонат и ряд других материалов требуют особенно внимательного контроля воды и тепловой истории. Предварительная сушка и технология удаления влаги должны соответствовать конкретному полимеру и технологической схеме.

Для ПЭТ важным показателем является характеристическая вязкость IV. При переработке также контролируют влагу, загрязнения другими материалами и степень термического воздействия.

Если технологическая задача требует повышения характеристической вязкости, в отдельных схемах применяется твердофазная поликонденсация. Однако такая стадия не является обязательной частью любой линии грануляции ПЭТ.

Главный риск при переработке этих материалов — попытка использовать режимы, разработанные для полиэтилена или полипропилена. Даже при одинаковой производительности требования к сушке, температуре и времени пребывания могут существенно различаться.

Компаунды, мастербатчи и наполненные материалы

При производстве компаунда линия должна не только сформировать гранулы, но и обеспечить требуемый состав материала. В рецептуру могут входить минеральные наполнители, стекловолокно, пигменты, стабилизаторы и другие добавки.

Для таких процессов широко применяют сонаправленные двухшнековые экструдеры, боковые питатели и гравиметрическое дозирование.

Для мастербатчей особенно важна стабильность подачи компонентов: одинаковая форма гранул не компенсирует колебания концентрации пигмента или функциональной добавки.

Абразивные наполнители увеличивают износ шнеков, цилиндров, фильер и режущих элементов. Для стеклонаполненных рецептур дополнительно учитывают влияние процесса на длину волокна и свойства готового компаунда.

Как выбрать гранулятор для промышленного производства

Гранулятор выбирают по сырью и требуемому результату, а не только по диаметру шнека, мощности двигателя или максимальной производительности.

В техническом задании следует указать:

• полимер и возможные смеси;
• форму сырья: пленка, хлопья, дробленка, волокно, гранулы;
• насыпную плотность;
• влажность;
• характер и количество загрязнений;
• требуемую устойчивую производительность;
• необходимость предварительной сушки;
• требования к дегазации;
• конструкцию фильтрации;
• способ грануляции;
• требования к размеру и форме гранул;
• допустимое количество мелкой и некондиционной фракции;
• требования к остаточной влажности;
• доступную электрическую мощность;
• параметры системы охлаждения;
• частоту смены полимера, цвета и рецептуры;
• требования к автоматизации и регистрации параметров;
• доступность ножей, сеток, фильер и других расходных деталей.

Для линии компаундирования также описывают систему дозирования, необходимость боковых питателей, число точек ввода компонентов и требования к смешению.

Производительность и выход годного продукта

Максимальная паспортная производительность не равна устойчивому выпуску товарного гранулята. Ограничивающим узлом может стать питатель, экструдер, вакуумная система, фильтр, режущий узел, водяной контур или сушилка.

Поэтому полезно отдельно фиксировать:

• устойчивую производительность, кг/ч;
• выход годного продукта;
• удельное энергопотребление, кВт·ч/кг или кВт·ч/т;
• температуру расплава;
• давление перед фильерой;
• перепад давления на фильтре ΔP;
• уровень вакуума;
• нагрузку или крутящий момент привода;
• температуру и расход технологической воды;
• остаточную влажность;
• долю мелкой фракции;
• продолжительность непрерывной стабильной работы;
• время очистки и переналадки.

Выход годного можно рассчитывать как:

Выход годного, % = масса товарного гранулята / масса сырья на входе × 100.

Отдельно учитывают загрязнения, удаленные при подготовке, фильтрационные отходы, пыль, мелкую фракцию, пусковой материал и некондиционные гранулы.

Испытания на реальном сырье

Один из наиболее надежных способов сравнения линий — тест на репрезентативной партии сырья предприятия.

Во время испытания фиксируют не только максимальную производительность, но и стабильность загрузки, давление расплава, перепад давления на фильтре, частоту обслуживания фильтрующей системы, работу вакуума, температуру расплава, энергопотребление и качество продукции.

После испытания гранулят сравнивают по согласованным показателям: размеру, влажности, показателю текучести расплава или характеристической вязкости для соответствующего материала, содержанию загрязнений и другим параметрам.

Важно установить, сколько времени установка способна работать в устойчивом режиме. Производительность 800 кг/ч с частыми остановками может быть менее выгодна, чем меньший, но стабильный выпуск.

Что запросить у поставщика оборудования

До покупки полезно получить данные не только из рекламного каталога, но и из технического предложения:

• на каком сырье подтверждена заявленная производительность;
• допустимый диапазон насыпной плотности и влажности;
• конструкцию системы подачи;
• тип и площадь фильтрации;
• порядок смены или очистки фильтра;
• допустимые рабочие давления;
• число и расположение зон дегазации;
• наличие насоса расплава;
• тип режущего узла и конструкцию фильеры;
• параметры водяного контура и сушилки;
• установленную мощность и фактическое энергопотребление;
• время запуска, очистки и смены рецептуры;
• перечень быстроизнашиваемых деталей;
• регламент обслуживания;
• результаты испытаний на сопоставимом материале.

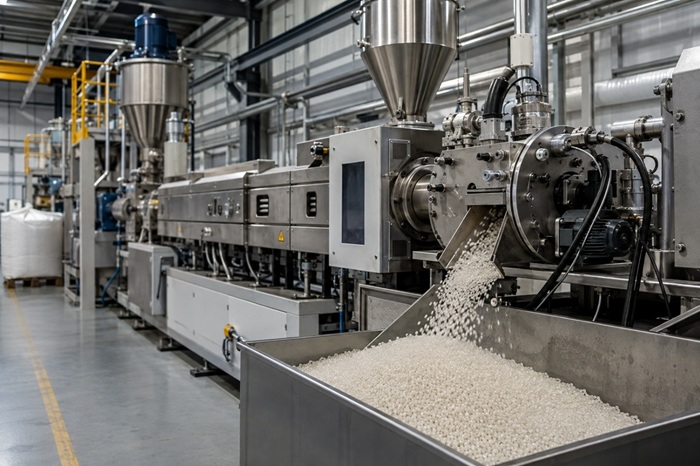

Форма и стабильность гранул зависят от режима подачи расплава, состояния фильеры, ножей и системы охлаждения.

Как контролируют качество гранулята

Качество гранулята оценивают не только по форме. Внешне ровные гранулы могут иметь повышенную влажность, нестабильную текучесть, загрязнения или содержать термически поврежденный полимер.

В зависимости от материала и его назначения контролируют:

• геометрию гранул;
• количество мелкой фракции;
• количество двойных или слипшихся гранул;
• хвосты и агломераты;
• насыпную плотность;
• содержание воды;
• массовый показатель текучести расплава MFR;
• объемный показатель текучести расплава MVR;
• зольность;
• загрязнения и черные точки;
• цвет;
• запах;
• механические свойства;
• для ПЭТ — характеристическую вязкость IV.

ISO 1133-1:2022 описывает определение MFR и MVR термопластов при заданных температуре и нагрузке. Поэтому показатель текучести нельзя корректно сравнивать без условий испытания и нельзя считать прямым эквивалентом производительности промышленного экструдера.

Для определения содержания воды в пластиках применяется ISO 15512:2019.

Для определения зольности используются соответствующие части серии ISO 3451; общая часть стандарта актуализирована в редакции ISO 3451-1:2026.

Сам набор показателей должен определяться назначением материала. Нельзя признать вторичный гранулят качественным только потому, что он имеет ровную форму или соответствует одному значению показателя текучести.

Важна стабильность между партиями. Если текучесть, влажность, цвет или количество загрязнений заметно меняются, переработчик вынужден постоянно корректировать режим основного оборудования.

Основные дефекты гранул и причины их появления

Размер и форма гранул могут использоваться для первичной диагностики процесса, но один внешний дефект редко имеет только одну возможную причину.

Черные точки нельзя автоматически считать следствием плохой фильтрации. Если они образовались из-за термического разрушения полимера уже внутри оборудования, более тонкая сетка сама по себе причину не устранит.

Если форма гранул постепенно ухудшается при неизменных настройках, проверяют износ ножей, рабочую поверхность фильеры и стабильность взаимного положения режущих элементов.

На водокольцевых и подводных установках дополнительно оценивают состояние технологической воды и сушильного узла.

Чем гранулятор отличается от дробилки, агломератора и экструдера

Эти машины выполняют разные операции.

• Дробилка или шредер уменьшает размер твердых пластиковых отходов и получает дробленку.
• Агломератор или компактор используется прежде всего для изменения формы и насыпных характеристик легкого сырья и облегчения его последующей подачи. Конкретный режущий компактор может выполнять дополнительные операции подготовки материала.
• Экструдер транспортирует, плавит, смешивает и формирует поток полимерного расплава.
• Грануляционный узел превращает расплав или подготовленные стренги в гранулы.

В компактных перерабатывающих системах эти операции могут быть объединены, поэтому весь комплекс на рынке часто называют «гранулятором». Для инженерного сравнения такую установку необходимо разбирать по функциональным узлам.

Отдельная грануляция требуется не всегда. Если подготовленный производственный возврат можно стабильно и без ухудшения качества сразу возвращать в изготовление пленки, листа, трубы или профиля, промежуточное получение гранул увеличивает количество технологических операций без обязательной пользы для конечного изделия.

Обслуживание, запуск и безопасность

Реальная производительность линии зависит от времени, которое она тратит не только на выпуск гранул, но и на запуск, остановку, очистку и обслуживание.

К эксплуатационно значимым операциям относятся:

• смена сеток;
• обслуживание фильтра;
• регулировка и замена ножей;
• очистка фильеры;
• обслуживание вакуумной системы;
• очистка шнека и цилиндра;
• промывка водяного контура;
• обслуживание сушилки;
• смена цвета и рецептуры.

Для крупных производств имеет смысл контролировать не только выпуск в кг/ч, но и доступность оборудования, длительность незапланированных остановок и общую эффективность оборудования — OEE.

Низкая цена линии не компенсирует частые остановки, трудоемкую очистку или длительную переналадку.

Грануляционное оборудование связано с горячим расплавом, нагретыми поверхностями, вращающимися ножами, электрическими приводами и давлением в расплавном тракте. Необходимы предусмотренные конструкцией ограждения и блокировки, аварийный останов и безопасные процедуры обслуживания.

Для машин и оборудования, выпускаемых в обращение на рынке ЕАЭС, необходимо проверять применимость ТР ТС 010/2011 «О безопасности машин и оборудования» и форму подтверждения соответствия для конкретной продукции.

Когда грануляция экономически оправдана

Грануляция имеет экономический смысл, когда она делает сырье пригодным для стабильной автоматизированной переработки, позволяет выпускать товарный материал требуемых характеристик или облегчает возврат производственных отходов в технологический цикл.

Оценивать следует не только первоначальные капитальные затраты на оборудование, но и полную стоимость владения.

В себестоимость тонны годного гранулята могут входить:

• сырье и его подготовка;
• электроэнергия;
• вода и ее подготовка;
• сушка;
• персонал;
• сетки и другие элементы фильтрации;
• ножи и фильеры;
• обслуживание вакуумной системы;
• плановое техническое обслуживание;
• запасные части;
• пусковой и переходный брак;
• фильтрационные отходы;
• простои;
• очистка и смена рецептур.

Для сравнения линий показатель «стоимость тонны годной продукции» информативнее одной цены оборудования или паспортной производительности.

Если установка выдает высокий пиковый поток, но часто останавливается из-за загрязнения фильтра или нестабильно работает на реальном сырье, ее фактическая экономика может оказаться хуже, чем у менее производительной, но устойчивой линии.

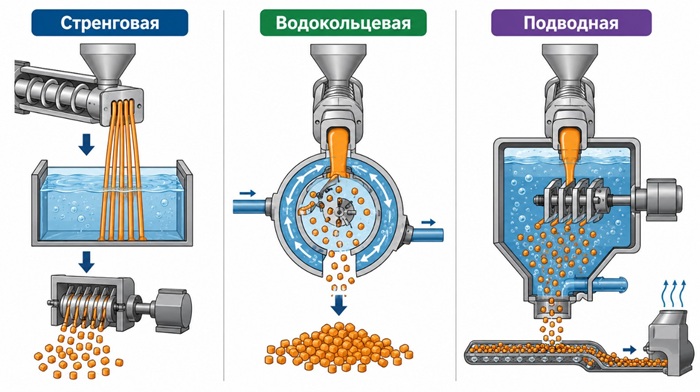

Стренговая, водокольцевая и подводная грануляция различаются способом резки и охлаждения полимерного материала.

Гранулятор как часть промышленной системы

Промышленный гранулятор эффективен только как часть согласованного процесса. Система подачи, экструдер, смешение, дегазация, фильтрация, насос расплава, фильера, режущий узел, охлаждение и сушка должны быть рассчитаны на одно сырье и одни требования к продукции.

Для чистого производственного возврата может быть достаточно сравнительно простой одношнековой схемы. Для легкой пленки критична стабильная подача. Для загрязненного постпотребительского сырья возрастают требования к сортировке, мойке, фильтрации и дегазации. Для компаундов важны точное дозирование и смешение, а для ПЭТ и ряда инженерных пластиков — контроль воды, температуры и времени пребывания материала в горячей зоне.

Стренговая, водокольцевая и подводная грануляция решают разные задачи. Аналогично одношнековые и двухшнековые экструдеры нельзя ранжировать по принципу «хуже — лучше» вне конкретного технологического процесса.

При выборе оборудования целесообразно ответить на пять вопросов:

1. Какое сырье фактически будет поступать в линию?
2. Какой гранулят требуется получить и по каким показателям его будут принимать?
3. Какую устойчивую производительность линия подтверждает на сопоставимом сырье?
4. Какие узлы ограничивают производительность и как часто требуют обслуживания?
5. Сколько стоит тонна годного продукта с учетом энергии, расходников, потерь и простоев?

Лучшим решением будет не гранулятор с максимальной мощностью или крупнейшим диаметром шнека, а технологическая схема, которая на реальном сырье обеспечивает заданные характеристики гранулята, устойчивый выход, прогнозируемую себестоимость и приемлемые эксплуатационные риски.

Частые вопросы о грануляторах полимеров

Что лучше: стренговая или подводная грануляция?

Универсального ответа нет. Стренговая схема проще для визуального контроля и может быть удобна при частых переналадках. Подводная система подходит для автоматизированных непрерывных процессов и ряда высокопроизводительных линий. Выбор определяется материалом, производительностью и требованиями к гранулам.

Нужен ли двухшнековый экструдер для переработки вторичного пластика?

Не обязательно. Для сравнительно однородного полиэтилена или полипропилена может быть рациональна одношнековая линия. Двухшнековые экструдеры особенно востребованы, когда требуется интенсивное смешение, компаундирование или точное введение нескольких компонентов.

Почему гранулы слипаются?

Причинами могут быть недостаточное охлаждение, слишком высокая температура частиц или нарушения работы водяного контура. Диагностику проводят по комплексу параметров, а не только за счет увеличения расхода воды.

Нужна ли сушка сырья перед грануляцией?

Это зависит от полимера, исходного содержания воды и конструкции процесса. Для влагочувствительных материалов предварительная сушка может быть обязательной частью технологической подготовки. Вакуумная дегазация экструдера не должна автоматически рассматриваться как ее полноценная замена.

От чего зависит производительность грануляционной линии?

От подачи сырья, возможностей экструдера, фильтрации, дегазации, давления расплава, конструкции режущего узла, охлаждения, сушилки и требуемого качества продукции. Поэтому паспортные кг/ч корректно сравнивать только при сопоставимом сырье и одинаковых требованиях к грануляту.

Какие показатели вторичного гранулята важнее всего?

Набор показателей зависит от полимера и назначения. Обычно оценивают показатель текучести расплава или другие реологические характеристики, влажность, загрязнения, зольность, насыпную плотность, геометрию гранул и стабильность между партиями. Для ПЭТ одним из важных показателей является характеристическая вязкость.
