Устройство экструдера для пленки: шнек, цилиндр, дегазация, фильтр, головка — простыми словами

Оглавление

1. Что входит в устройство экструдера для пленки
2. Как гранулы превращаются в рукавную пленку
3. Шнек экструдера: как он плавит и подает полимер
4. Цилиндр и нагрев: где полимер становится расплавом
5. Дегазация расплава: когда она действительно нужна
6. Фильтр расплава, пакет сеток и решетчатая плита
7. Адаптер и насос расплава: что находится перед головкой
8. Кольцевая головка: как расплав превращается в пленочный рукав
9. Охлаждение пузыря и контроль толщины пленки
10. Какие дефекты пленки указывают на проблему в экструдере
11. Как выбрать комплектацию экструдера под материал и задачу
12. Обслуживание экструдера и стабильность выпуска
13. Частые вопросы об устройстве экструдера для пленки
14. Термины, которые важно понимать

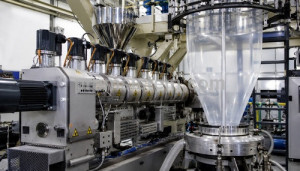

Экструдер для пленки — это машина, в которой пластиковые гранулы плавятся, перемешиваются и под давлением подаются в формующую головку. Основные рабочие узлы — загрузка сырья, шнек, цилиндр с нагревом, фильтрация расплава, адаптер и головка; дегазация и насос расплава устанавливаются тогда, когда этого требуют сырье и технология.

В производстве рукавной пленки из головки выходит горячая пластиковая трубка. Внутрь нее подается воздух, трубка раздувается в пузырь, охлаждается, складывается в плоское полотно и наматывается в рулон. Чем ровнее экструдер подает расплав, тем легче получить пленку одинаковой толщины, без точек, полос, пор и нестабильности пузыря.

Важно различать сам экструдер и всю линию производства пленки. В узком инженерном смысле экструдер прежде всего готовит и подает расплав, а головка, охлаждающее кольцо, тянущие валки и намотка относятся к последующим узлам пленочной линии. На практике эти элементы работают как единая система, поэтому состояние каждого из них отражается на качестве рулона.

Что входит в устройство экструдера для пленки

Устройство пленочного экструдера включает узлы, которые последовательно подают сырье, плавят его, очищают расплав и формируют поток перед выходом в пленочный рукав. Одни элементы присутствуют почти в каждой линии, другие требуются только при сложном сырье, высокой производительности или повышенных требованиях к качеству.

Базовая линия начинается с загрузочного бункера и дозирования. Затем материал поступает в цилиндр, где вращающийся шнек перемещает и плавит гранулы. После пластицирования расплав проходит через фильтрующие сетки и решетчатую плиту, направляется через адаптер в кольцевую головку, а далее превращается в рукавную пленку. При необходимости в схему добавляют вакуумную дегазацию, непрерывный сменщик сеток, насос расплава, многослойную головку и автоматический контроль толщины.

Чем экструдер отличается от всей линии для пленки

Экструдер готовит текучий однородный пластик для формования, а пленочная линия превращает этот поток в готовый рулон. Поэтому шнек, цилиндр, фильтр и адаптер относятся к подготовке расплава, тогда как охлаждение пузыря, складывание рукава и намотка относятся к формированию изделия.

Головка находится на границе этих процессов: она получает подготовленный расплав и придает ему начальную форму пленочного рукава. Из-за этого в производственной речи головку часто называют частью экструдера, хотя ее работа уже напрямую связана с формованием пленки. Такое разделение важно при диагностике: точка на полотне может появиться еще в расплаве, а колебание пузыря — уже из-за охлаждения или вытяжки. Правильное понимание границ оборудования помогает быстрее находить источник брака.

Как гранулы превращаются в рукавную пленку

Процесс изготовления рукавной пленки идет непрерывно: сырье загружается, плавится, очищается, выходит через кольцевую головку, раздувается и охлаждается. Каждый следующий этап зависит от стабильности предыдущего, поэтому небольшое изменение сырья или давления может проявиться уже на готовом полотне.

Путь материала в типовой линии выглядит так:

1. Гранулы полиэтилена, полипропилена, краситель и технологические добавки поступают в бункер и дозатор.
2. Шнек захватывает сырье и перемещает его вперед внутри нагретого цилиндра.
3. Материал постепенно уплотняется, плавится и перемешивается до состояния однородного расплава.
4. При наличии зоны дегазации из расплава удаляются нежелательные пары и газы.
5. Расплав проходит через пакет сеток и решетчатую плиту, где задерживаются твердые загрязнения.
6. Адаптер, а при необходимости насос расплава, подают поток к кольцевой головке.
7. Из головки выходит горячий рукав, который раздувается воздухом, охлаждается, складывается и наматывается.

Вся эта цепочка должна работать согласованно. Если фильтр сильно загрязнен, давление перед головкой меняется; если головка загрязнена, на пленке появляются продольные линии; если охлаждение неравномерное, толщина по окружности рукава может отличаться. Поэтому качество пленки начинается не у намотчика, а еще внутри экструдера.

Какие показатели контролируют во время производства

Работу экструдера оценивают не только по тому, выходит ли из головки пленка. Для стабильного процесса контролируют температуру, давление, подачу расплава, состояние пузыря и фактическое качество рулона.

Температура зон цилиндра показывает, как нагревается оборудование, а температура расплава помогает понять состояние самого текучего полимера перед головкой. Давление расплава особенно важно перед фильтром и после него: его изменение может указывать на загрязнение сеток, изменение вязкости сырья или нестабильность подачи. Также отслеживают скорость вращения шнека, производительность линии, толщину пленки, ширину рукава, устойчивость пузыря и положение линии застывания. Эти показатели рассматривают вместе, потому что один и тот же дефект может иметь несколько причин.

Шнек экструдера: как он плавит и подает полимер

Шнек — это вращающийся винт внутри цилиндра, который забирает гранулы из загрузочной зоны, перемещает их вперед, плавит, перемешивает и создает давление для подачи расплава к головке. Для пленки важна не только производительность шнека, но и его способность выдавать равномерный поток без непроплавленных частиц и перегретых участков.

В линиях для полиэтиленовой и полипропиленовой пленки обычно применяют одношнековые экструдеры, рассчитанные на непрерывную переработку подготовленных гранул. Конструкция шнека выбирается под материал, диапазон толщин пленки, производительность и долю добавок или вторичного сырья. Один и тот же шнек не одинаково хорошо работает со всеми рецептурами, потому что материалы по-разному плавятся и текут. Если геометрия шнека не соответствует задаче, линия может терять выпуск, давать нестабильный пузырь или выпускать пленку с включениями и отклонениями толщины.

Зоны шнека: подача, плавление, дозирование и смешение

У пленочного шнека обычно есть зона подачи, зона плавления или сжатия и зона дозирования; в ряде конструкций добавляется отдельная смесительная секция. Эти участки последовательно превращают холодные гранулы в равномерно подготовленный расплав.

В зоне подачи канал шнека достаточно глубокий: гранулы свободно захватываются из загрузочной горловины и продвигаются вперед. В зоне плавления объем канала уменьшается, материал уплотняется, нагревается и постепенно переходит в текучее состояние. В зоне дозирования расплав получает более ровное давление и подается к фильтрации без резких пульсаций. Смесительная секция помогает окончательно распределить краситель, скользящие, антиблокирующие и другие добавки по объему материала, чтобы свойства пленки были одинаковыми по всему рулону.

Барьерный шнек и смесительная секция: зачем они нужны

Барьерный шнек помогает разделить еще твердые частицы и уже расплавленный пластик внутри переходной зоны. Такое разделение делает плавление более управляемым и уменьшает риск того, что к головке пройдет неоднородный материал.

В барьерной конструкции предусмотрены отдельные каналы для твердой и расплавленной части сырья. По мере движения гранулы продолжают плавиться, а готовый расплав отводится в свой канал и меньше мешает дальнейшему прогреву оставшихся твердых частиц. Смесительная секция решает другую задачу: она выравнивает расплав перед фильтром и головкой, особенно когда в рецептуре есть краситель, добавки или небольшая доля вторичного материала. Для тонкой пленки это важно, потому что любое местное отклонение состава может стать видимой полосой, точкой или изменением скольжения поверхности.

Почему важны длина и состояние шнека

Длина и геометрия шнека определяют, сколько времени материал будет плавиться и перемешиваться до выхода из цилиндра. При подборе оборудования используют отношение длины рабочей части шнека к его диаметру, но подходящее значение зависит от конструкции машины и перерабатываемого полимера.

Недостаточная подготовка расплава может проявляться непроплавами, видимыми включениями и нестабильным давлением. Износ шнека увеличивает зазор между ним и цилиндром, поэтому часть расплава начинает хуже продвигаться вперед, а прежнюю производительность становится сложнее удерживать. На практике износ подозревают, если линия при прежнем сырье постепенно требует большей скорости шнека, хуже держит выпуск или чаще дает неравномерность пленки. Окончательный вывод делают только после проверки фильтра, температур, давления, сырья и состояния цилиндра.

Цилиндр и нагрев: где полимер становится расплавом

Цилиндр — это прочный нагреваемый корпус, внутри которого вращается шнек и плавится сырье. Его задача — выдерживать рабочую нагрузку, поддерживать заданный тепловой режим и обеспечивать стабильные условия для движения расплава.

Гранулы плавятся не только от нагревателей на поверхности цилиндра. Значительную часть тепла создает сам процесс: материал сжимается, трется и перемешивается под действием вращения шнека. Нагревательные зоны помогают вывести экструдер на режим и удерживать его, а охлаждение отдельных зон не дает температуре уйти выше рабочего диапазона. Для пленки это особенно важно, потому что изменение температуры влияет на текучесть расплава, давление и устойчивость пузыря.

Нагревательные зоны, датчики и температура расплава

Температура цилиндра и температура расплава — связанные, но не одинаковые показатели. Датчик на зоне нагрева показывает состояние оборудования в конкретной точке, тогда как качество пленки зависит от температуры самого движущегося полимера.

Цилиндр обычно разделен на несколько нагревательных зон, каждая из которых управляется отдельно. В загрузочной части материал еще остается твердым, в переходной зоне активно плавится, а ближе к фильтру и головке уже должен идти однородный расплав. Для более точной оценки процесса температуру расплава измеряют в потоке, например через адаптер или стенку головки, если это предусмотрено конструкцией линии. Вместе с температурой рассматривают давление расплава и нагрузку привода: нормальная цифра на одной нагревательной зоне еще не гарантирует, что весь поток подготовлен правильно.

Как износ цилиндра отражается на качестве пленки

Изношенный цилиндр не всегда приводит к немедленной остановке линии, но постепенно ухудшает стабильность переработки. При увеличении зазора между цилиндром и шнеком расплав продвигается менее эффективно, а оператор вынужден компенсировать это настройками.

Симптомами могут быть снижение выпуска при прежнем материале, нестабильность давления, ухудшение смешения красителя или добавок и колебания толщины пленки. Однако похожие признаки возникают при загрязненном фильтре, изменении сырья или неправильном температурном режиме. Поэтому состояние цилиндра оценивают в рамках планового технического обслуживания и сопоставляют с историей давления, производительности и качества рулонов. Такая проверка надежнее, чем вывод по одному внешнему дефекту.

Смотрите также:

Под заказ

Купить

HDABA5055X1000F Высокоскоростная экструзионная установка для производства многослойной рукавной пленки АВА

Цена 5 924 717 руб. ^*

Под заказ

Купить

РS-АН55 высокоскоростной экструдер

Цена 2 338 704 руб. ^*

Под заказ

Купить

Двухголовый экструдер PS-DH 65

Цена 2 884 402 руб. ^*

Под заказ

Купить

LDABA5565X1400A Экструзионная установка для производства многослойной рукавной пленки АВА

Цена 8 419 334 руб. ^*

Под заказ

Купить

РS-AВА 800 (50 +50) Высокоскоростная экструзионная установка для производства многослойной рукавной пленки АВА

Цена 4 287 624 руб. ^*

Под заказ

Купить

PS-MN 55 N Высокоскоростная экструзионная установка мини типа

Цена 2 494 618 руб. ^*

Дегазация расплава: когда она действительно нужна

Дегазация — это удаление из расплава воздуха, паров влаги и летучих компонентов через специальную зону, часто с применением вакуума. Она устанавливается не на каждой линии для пленки и особенно востребована тогда, когда сырье способно выделять нежелательные газы или пары в процессе переработки.

При работе с качественными сухими первичными гранулами полиэтилена или полипропилена стандартная линия может обходиться без отдельной дегазации. Потребность в ней возрастает при переработке вторичного сырья, отходов с остатками печати или загрязнений, смесей с летучими веществами и материалов, для которых влага критична. При этом дегазация не должна восприниматься как универсальное средство от любого брака. Если на пленке появляются точки из-за твердых включений или полосы из-за загрязненной головки, вакуумный узел проблему не устранит.

Как устроена зона дегазации

В зоне дегазации расплав проходит участок, где создаются условия для выхода газов и летучих компонентов. После удаления нежелательных примесей поток снова уплотняется и получает давление, необходимое для прохождения фильтра и головки.

Чтобы дегазация работала правильно, вентиляционное окно не должно просто выбрасывать наружу сам расплав. Для этого геометрия шнека и заполнение канала подбираются так, чтобы у расплава появилась открытая поверхность, через которую могут выйти пары. Вакуум усиливает удаление летучих веществ, но режим должен соответствовать материалу и производительности. Если система работает неверно, возможны унос расплава в вентиляцию, недостаточное удаление газов или нестабильность дальнейшей подачи.

Какие симптомы указывают на необходимость проверки дегазации

Проверку дегазации проводят, если после смены сырья в пленке появились пузырьки, мелкие поры, необычный запах или нестабильность поверхности. Особенно важно обратить внимание на этот узел при увеличении доли вторичного полимера или при использовании материала, который мог храниться во влажных условиях.

Сам по себе запах еще не доказывает неисправность дегазации. Он может быть связан с загрязнением сырья, перегревом и разрушением полимера, отложениями в адаптере или головке. Дегазация способна уменьшить количество летучих компонентов, вызывающих часть запахов и пузырьков, но не гарантирует устранение дефекта, если первопричина находится в другом месте. Поэтому диагностику начинают с сырья и режима, а затем проверяют работу вакуумной системы и состояние вентиляционной зоны.

Фильтр расплава, пакет сеток и решетчатая плита

Фильтр расплава задерживает твердые загрязнения до того, как они попадут в головку и станут дефектами пленки. В реальном узле фильтрация выполняется не одной деталью, а сочетанием пакета металлических сеток, решетчатой плиты и механизма смены фильтров.

Для тонкой пленки этот участок особенно важен, потому что небольшая соринка, кусочек разложившегося пластика или посторонняя частица могут проявиться как точка, включение, прокол или причина разрыва. Фильтр также создает сопротивление движению расплава, поэтому его состояние связано с давлением в линии. Если загрязнение накапливается, давление перед фильтром растет, а процесс становится менее устойчивым. При использовании вторичного сырья нагрузка на фильтрацию обычно возрастает.

Как работают пакет сеток и решетчатая плита

Пакет сеток состоит из нескольких металлических фильтрующих слоев, а решетчатая плита удерживает их под давлением расплава. Вместе они очищают поток, поддерживают рабочее давление и помогают выровнять движение материала после вращающегося шнека.

Сетки задерживают твердые включения, попавшие в сырье при хранении, дозировании или переработке вторичного материала. Решетчатая плита представляет собой прочную перфорированную деталь, которая не дает сеткам деформироваться от давления и направляет расплав дальше к адаптеру. Более тонкие сетки способны задерживать мелкие включения, но при загрязненном материале они быстрее заполняются и сильнее сопротивляются потоку. Поэтому фильтрацию выбирают не по принципу «чем тоньше, тем лучше», а с учетом качества сырья, толщины пленки, производительности и допустимого количества смен.

Ручной, непрерывный и самоочищающийся сменщик сеток

Сменщик сеток позволяет заменить загрязненный фильтрующий элемент, не разбирая всю линию. Его тип выбирают по чистоте материала, длительности производственных партий и допустимости остановок.

При переработке чистого первичного сырья и редких сменах фильтра может применяться простой ручной или прерывистый сменщик. Для продолжительной работы и более загрязненных потоков используют непрерывные системы, где часть фильтрующей площади остается в работе во время обслуживания другой части. При переработке значительной доли вторичного материала могут применяться самоочищающиеся решения, рассчитанные на регулярное удаление накопившихся загрязнений. Для рукавной пленки стабильность давления при смене фильтра особенно важна: пузырь быстро реагирует на скачки подачи и может потерять устойчивость.

Адаптер и насос расплава: что находится перед головкой

Адаптер направляет расплав от цилиндра и фильтра к головке, а насос расплава, если он установлен, делает подачу более равномерной. Эти элементы находятся между подготовкой материала и формованием пленки, поэтому напрямую влияют на стабильность процесса.

Адаптер часто остается незаметным для неспециалиста, хотя его конструкция очень важна. Поток расплава должен пройти через него быстро и равномерно, без участков, где материал задерживается и перегревается. В застойных зонах полимер может разрушаться, образуя желтоватые или черные включения, которые затем появляются на пленке. Кроме того, через адаптер удобно контролировать температуру самого расплава перед подачей в головку.

Насос расплава, который также называют шестеренным насосом, устанавливается не на всех линиях. Его задача — подавать к головке более ровный объем материала, снижая влияние небольших колебаний работы шнека на толщину пленки. Такой узел особенно полезен, когда важна высокая равномерность полотна, сложная рецептура или стабильная работа при высокой производительности. Однако насос не заменяет правильное плавление, фильтрацию и чистую головку: он может стабилизировать подачу, но не исправляет загрязненный или плохо подготовленный расплав.

Кольцевая головка: как расплав превращается в пленочный рукав

Кольцевая головка, или фильера для рукавной пленки, распределяет расплав по окружности и выпускает его через узкую кольцевую щель в виде горячей трубки. Именно из этой трубки после раздува и охлаждения образуется рукавная пленка.

Головка получает расплав уже после шнека, фильтра и адаптера, поэтому не может исправить дефекты, возникшие раньше. Если в поток пришли твердые включения, продукты перегрева или пульсации давления, они отразятся на формуемом рукаве. Одновременно сама головка может стать источником брака, если в ее каналах накопились отложения или выходная щель загрязнена. Поэтому качество пленки зависит и от подготовки расплава, и от состояния формующего узла.

Из каких частей состоит головка для рукавной пленки

Основные элементы головки — корпус, дорн, распределительные каналы, нагреватели и кольцевая выходная щель. Их задача — равномерно раздать расплав по всей окружности будущего рукава и сохранить его температуру до выхода наружу.

Внутри головки расплав может двигаться по спиральным каналам вокруг дорна, чтобы поток распределялся равномернее. Затем материал проходит через рабочую часть выходного канала и выходит через кольцевую щель. Если распределение давления по окружности нарушено, на пленке появляются участки разной толщины. Если на выходных кромках скапливается разрушенный полимер или загрязнение, возникают продольные линии, шероховатость и заметные следы на поверхности.

Однослойная и многослойная головка

В однослойной линии один поток расплава формирует всю толщину пленки. В многослойной линии несколько экструдеров подают разные расплавы в общую головку, где они объединяются в структуру из нескольких слоев.

Однослойная пленка подходит для изделий, где достаточно свойств одного материала или его смеси: например, для ряда упаковочных и технических задач. Многослойная структура позволяет распределить функции: один слой может отвечать за внешний вид и печать, другой — за прочность, третий — за сваривание или использование вторичного материала внутри пленки. Такое решение расширяет возможности изделия, но делает процесс требовательнее: расход, температура и вязкость каждого слоя должны быть стабильными. При нарушении работы одного экструдера отклонение может проявиться на всем полотне.

Охлаждение пузыря и контроль толщины пленки

После выхода из головки горячий рукав еще мягкий, поэтому его форма и толщина зависят от воздуха, вытяжки и скорости охлаждения. Головка формирует поток, а охлаждение и протяжка закрепляют его в виде готовой пленки.

Снаружи рукав обычно охлаждает воздушное кольцо, расположенное возле выхода из головки. В линиях с более высокой производительностью может применяться и внутреннее охлаждение пузыря, когда воздух управляемо подается и отводится изнутри. По мере охлаждения на пузыре появляется зона, где материал окончательно теряет текучесть и фиксирует форму; ее называют линией застывания. Положение и устойчивость этой зоны помогают оценивать стабильность процесса.

Почему воздушное кольцо и линия застывания влияют на качество

Воздушное кольцо должно равномерно охлаждать рукав по всей окружности. Если поток воздуха нарушен из-за загрязнения, неправильной установки или неравномерной подачи, отдельные участки пленки охлаждаются иначе и толщина начинает отличаться.

Нестабильная линия застывания может быть связана с изменением температуры расплава, производительности, воздушного охлаждения или свойств материала. При этом пленочный пузырь может заметно колебаться, а профиль толщины — уходить от заданного значения.

Современные линии могут оснащаться измерением толщины и системами автоматической коррекции профиля, однако такие системы работают лучше всего только при стабильной подаче расплава и исправной механике. Автоматическое управление не отменяет необходимости следить за шнеком, фильтром, головкой и качеством сырья.

Какие дефекты пленки указывают на проблему в экструдере

Внешний дефект пленки часто помогает определить, какой участок линии нужно проверять первым. Однако одинаковый симптом может появляться по разным причинам, поэтому диагностику проводят последовательно — от сырья и расплава к головке, охлаждению и намотке.

Черные точки могут возникать из-за загрязнения сырья, перегрева полимера или застойных участков в адаптере и головке. Продольная линия может быть вызвана отложением на выходной щели, а колебание толщины — как изменением давления расплава, так и неравномерным охлаждением пузыря. Рост давления перед фильтром часто указывает на загрязнение сеток, но его также сопоставляют с температурой и изменением рецептуры. Поэтому грамотная диагностика опирается не на догадку, а на историю параметров линии и вид дефекта.

Как искать причину дефекта по ходу движения материала

Поиск причины начинается с фиксации момента, когда дефект появился: после смены сырья, перехода на другой цвет, замены сеток, очистки головки или изменения режима. Такой порядок позволяет не менять все настройки одновременно и не терять связь между причиной и результатом.

Проверку удобно проводить в следующей последовательности:

1. Сопоставить текущую партию сырья, добавки и долю вторичного материала с периодом стабильной работы.
2. Проверить температуру зон, температуру расплава, давление и нагрузку привода в динамике, а не только в одну минуту наблюдения.
3. Оценить состояние пакета сеток и изменение давления до и после фильтрующего узла.
4. Проверить дегазацию и подготовку сырья, если есть пузырьки, поры или выраженный запах.
5. Осмотреть головку и воздушное кольцо, если наблюдаются полосы, разнотолщинность или нестабильность пузыря.
6. При повторяющемся снижении выпуска включить в план проверки износ шнека и цилиндра.

Такой алгоритм позволяет разделить проблемы сырья, расплава и формующих узлов. Он не заменяет инструкцию производителя конкретной линии, но помогает избежать бессистемных регулировок и лишнего брака.

Как выбрать комплектацию экструдера под материал и задачу

Комплектацию экструдера выбирают не по одному показателю мощности, а по будущей пленке, рецептуре сырья и требованиям к стабильности производства. Оборудование для простого однослойного рукава из чистого полиэтилена и линия для многослойной пленки с вторичным материалом решают разные задачи.

Для переработки чистых первичных гранул часто достаточно надежного одношнекового экструдера, подходящей кольцевой головки и правильно подобранной фильтрации. Если доля вторичного сырья значительна, повышается роль непрерывного сменщика сеток, устойчивого давления и, при необходимости, дегазации. Для пленки, где разные слои должны выполнять разные функции, используют многослойные экструдеры и соответствующую головку. Насос расплава и автоматический контроль профиля рассматривают тогда, когда требования к стабильности толщины и производительности особенно высоки.

Перед выбором линии необходимо определить:

• какой продукт планируется выпускать: рукав, полурукав, плоское полотно, упаковочную, термоусадочную, сельскохозяйственную или техническую пленку;
• какое сырье будет использоваться: первичный полиэтилен, полипропилен, смесь материалов, краситель, функциональные добавки или вторичный полимер;
• какие параметры обязательны: ширина, толщина, производительность, прозрачность, прочность, свариваемость и допустимость видимых включений;
• насколько часто будут меняться рецептуры и цвета, важны ли короткие переналадки и снижение пусковых отходов;
• нужна ли переработка загрязненного или неоднородного потока, для которого фильтрация и дегазация становятся особенно значимыми;
• какие требования предъявляются к обслуживанию: удобство очистки, наличие датчиков, доступность фильтрующих элементов и квалификация персонала.

Чем точнее определены материал и готовое изделие, тем правильнее можно выбрать шнек, фильтр, головку и дополнительные узлы. Универсальная линия способна работать с несколькими рецептурами, но для каждого материала потребуется свое устойчивое рабочее окно по температуре, давлению, охлаждению и скорости. При подборе оборудования следует учитывать не только максимальную производительность, но и то, насколько стабильно эта производительность обеспечивается на нужном качестве пленки.

Обслуживание экструдера и стабильность выпуска

Стабильное качество пленки требует регулярного контроля узлов, по которым проходит расплав. Загрязнение, износ и нарушение показаний датчиков накапливаются постепенно, поэтому без планового обслуживания линия может долго выпускать нестабильную продукцию, а причина будет выглядеть как случайная проблема сырья.

Контроль начинают с параметров, которые можно наблюдать в работе: температуры, давления, скорости шнека, выпуска и качества полотна. Затем учитывают историю замен сеток, очистки головки, смен рецептур и замеченных дефектов. Если давление растет чаще обычного, следует проверить не только фильтр, но и качество поступающего сырья. Если полосы повторяются после каждой длительной партии, важны состояние выходной щели головки и отсутствие отложений в каналах.

В программу регулярного контроля включают:

• чистоту бункера, дозирующего оборудования и загрузочной зоны;
• стабильность температур по зонам цилиндра и исправность датчиков;
• температуру и давление расплава перед головкой, если линия оснащена соответствующими измерениями;
• частоту смены сеток, вид задержанных загрязнений и связь с партиями сырья;
• состояние адаптера, отсутствие застойных отложений и признаков перегрева;
• чистоту головки, выходной щели и воздушного кольца;
• работу дегазации, если она предусмотрена технологией;
• фактическую производительность, профиль толщины и устойчивость пузыря;
• состояние шнека и цилиндра при плановом сервисе.

Очистка и обслуживание нагретых, вращающихся или находящихся под давлением узлов должны выполняться обученным персоналом по инструкции производителя оборудования. Рабочие температуры, давление, порядок разборки, способы очистки и периодичность сервиса нельзя назначать универсально для всех линий. Они зависят от конструкции машины, марки полимера, рецептуры и производственной нагрузки. Статья помогает понять устройство и связи между узлами, но конкретные действия на оборудовании определяются технологической картой и регламентом предприятия.

Частые вопросы об устройстве экструдера для пленки

Экструдер для пленки удобнее всего понимать как последовательность взаимосвязанных задач: загрузить сырье, расплавить его, удалить нежелательные примеси, очистить поток, подать его к головке и сформировать стабильный рукав. Ни один узел не работает изолированно, поэтому качество рулона всегда является результатом всей цепочки.

Ниже приведены вопросы, которые чаще всего возникают при выборе линии, объяснении ее устройства и поиске причин дефектов. Ответы относятся к общему принципу пленочной экструзии и не заменяют документацию конкретного производителя. Для настройки промышленного оборудования всегда используются данные по применяемому материалу и регламент самой линии. Такой подход позволяет отличать общее устройство машины от конкретных рабочих параметров.

Что в экструдере важнее всего: шнек, фильтр или головка?

Шнек, фильтр и головка одинаково важны, потому что каждый из них решает отдельную задачу. Шнек должен подготовить однородный расплав, фильтр — задержать твердые включения, а головка — равномерно распределить материал по окружности будущего рукава.

Хорошая головка не сможет скрыть загрязнение или непроплав, пришедшие из цилиндра. Точно так же чистый расплав не даст ровную пленку, если выходная щель головки загрязнена или охлаждение идет неравномерно. Между этими узлами находятся решетчатая плита и адаптер, которые тоже влияют на поток. Поэтому при диагностике рассматривают весь путь материала, а не пытаются выбрать один «главный» элемент.

Нужна ли дегазация для обычной полиэтиленовой пленки?

Дегазация нужна не всегда. При работе с сухими первичными гранулами полиэтилена стандартная линия может производить качественную пленку без отдельного вакуумного удаления газов.

Необходимость дегазации возрастает при использовании вторичного сырья, материалов с остаточной влагой, загрязнениями или летучими компонентами. При этом вакуумный узел не заменяет фильтрацию твердых частиц и не устраняет отложения в головке. Поэтому решение о дегазации принимают по сырью, требованиям к пленке и фактическим симптомам процесса. Для линии с переменным качеством вторичного потока этот узел может быть значительно важнее, чем для стабильного первичного полимера.

Чем фильтр отличается от дегазации?

Фильтр задерживает твердые загрязнения, а дегазация удаляет из расплава воздух, пары влаги и летучие компоненты. Эти узлы работают с разными видами нежелательных примесей и не заменяют друг друга.

Если в материале есть бумага, древесная частица, кусочек разрушенного пластика или другое твердое включение, требуется фильтрация. Если проблема связана с газами или летучими веществами, сетки сами по себе ее не устранят. При использовании вторичного сырья обе задачи часто возникают одновременно, поэтому линия может нуждаться и в развитой фильтрации, и в дегазации. Правильная комплектация определяется не названием узла, а характером перерабатываемого потока.

Зачем нужен адаптер, если расплав уже готов после шнека?

Адаптер нужен для равномерного перехода расплава от цилиндра и фильтра к головке. Если поток в этом участке задерживается или проходит неравномерно, часть полимера может перегреваться и превращаться в источник дефектов.

Именно поэтому адаптер проектируют так, чтобы уменьшить застойные зоны и сохранить стабильную температуру потока. В этом участке также может измеряться температура расплава перед формованием пленки. Наличие чистого и правильно работающего адаптера особенно важно при выпуске прозрачной или тонкой пленки, где небольшие включения сразу становятся заметными. Игнорирование этого узла оставляет пробел в диагностике черных точек и нестабильного внешнего вида полотна.

Когда нужен насос расплава?

Насос расплава применяют тогда, когда необходимо особенно ровно подавать материал к головке и снизить влияние колебаний работы шнека на толщину пленки. Он является дополнительным, а не обязательным узлом каждой линии.

Насос помогает стабилизировать объем подаваемого расплава и может быть полезен при повышенных требованиях к профилю толщины или производительности. Однако он не исправляет загрязнения, влагу, неподходящий режим плавления или грязную головку. Если качество расплава неудовлетворительное, стабилизация подачи лишь передаст этот недостаток дальше в формующий узел. Поэтому насос выбирают как часть продуманной системы, а не как замену исправному экструдеру.

Почему пленка получается с продольными полосами?

Продольные полосы часто связаны с головкой: загрязнением выходной щели, отложениями разрушенного полимера или нарушением распределения расплава. Однако похожие следы могут усиливаться при нестабильной подаче материала и неравномерном охлаждении.

Проверку начинают с вида полосы и момента ее появления. Если дефект устойчиво повторяется вдоль всего рулона, осматривают головку и состояние ее выходных кромок по регламенту обслуживания. Если одновременно колеблется толщина или пузырь, дополнительно проверяют давление расплава и воздушное кольцо. Такой подход помогает не пытаться устранить механическое загрязнение одной только регулировкой температуры.

Термины, которые важно понимать

• Расплав — пластик, нагретый до текучего состояния и готовый к подаче в головку. Для качественной пленки он должен быть равномерным по температуре, составу и подаче.
• Шнек — вращающийся винт, который перемещает гранулы внутри цилиндра, плавит их и перемешивает. Его конструкция и состояние заметно влияют на качество расплава.
• Цилиндр — нагреваемый корпус, внутри которого работает шнек. Вместе шнек и цилиндр образуют пластицирующий узел экструдера.
• Пакет сеток — несколько металлических фильтрующих слоев, через которые проходит расплав. Они задерживают твердые загрязнения до поступления материала в головку.
• Решетчатая плита — прочная перфорированная деталь, поддерживающая пакет сеток и направляющая поток расплава. Она также помогает формировать рабочее сопротивление потоку после шнека.
• Адаптер — переходной канал между цилиндром или фильтром и головкой. Он должен передавать расплав равномерно, без участков длительного застоя.
• Дегазация — удаление газов, паров влаги и летучих компонентов из расплава. Этот узел нужен не всегда и подбирается под особенности сырья.
• Кольцевая головка — формующий узел, который выпускает расплав в форме горячей трубки. После раздува и охлаждения эта трубка становится пленочным рукавом.
• Пузырь — раздутый воздухом рукав горячей пленки между головкой и тянущими валками. Его устойчивость является заметным показателем стабильности процесса.
• Линия застывания — область на пузыре, где материал окончательно охлаждается и фиксирует форму. Ее положение зависит от температуры, производительности и охлаждения.

Описание устройства экструдера основано на общих принципах экструзии полиолефиновой рукавной пленки и на документации производителей материалов и промышленного оборудования. Статья предназначена для понимания назначения узлов, связи между ними и типичных причин дефектов пленки.
