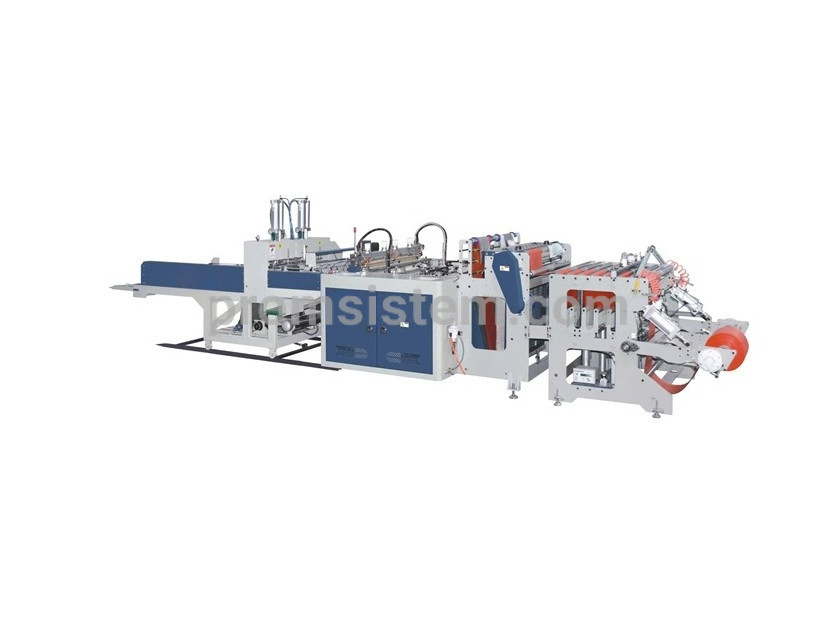

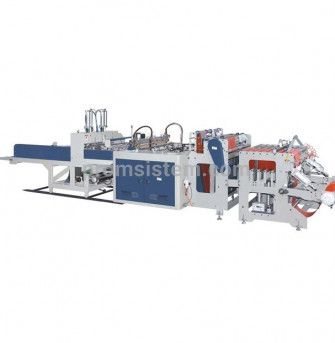

PS-DFHQ500*2 (2 потока) высокоскоростная пакетоделательная машина для производства пакетов тип «майка»
Автоматическая высокоскоростная
пакетоделательная машина для производства пакетов тип «майка» методом горячей резки.
Модель PS-DFHQ500*2 (2 потока).
Производство Китай.
Высокоскоростная машина для изготовления пакетов типа «майка» в автоматическом режиме с высечкой ручек. Предназначена для изготовления пакетов типа «майка» с печатным логотипом в два потока. Оснащена двумя сервоприводоми для контроля длины отрезаемых пакетов, датчиками контраста (фотоглаз), и автоматическим конвейерным прессом для высечки ручек в пакетах типа «майка». Машина осуществляет резку пакетов методом горячей резки, при этом происходит сварка донного шва пакета и его отрез, что позволяет получать сварной донный шов высокой прочности.
Тестовое видео, декабрь 2024г:
https://rutube.ru/video/8b783ad4fa4f268505b669671b9494bb/
Толщина пленки: 0.008~0.05мм
Толщина пленки: 0.008~0.05мм
Длина пакета: 320-700мм
Ширина пакета: 150 - 450мм х 2линии
Производительность: 100 - 300 шт./мин х 2линии
Воздушное давление: 10hp
Потребляемая мощность: 16kw
Толщина стали рамной конструкции: 16мм
Расход воздуха: 0.3~0.8 m³/min
Вес машины: 2500 кг
Габариты (L х W х H): 7000 х 1750 х 1900 мм
|
Технические характеристики
|
|
|
Главный электродвигатель |
1,5кВт |
|
Преобразователь частоты |
1,5кВт «OURI» |
|
Электродвигатель размотки |
0,75кВт |
|
Сервопривод
|
3,7кВт |
|
Датчик контраста |
2 комплекта |
|
Контроль края полотна, ЕРС |
2 комплекта (линейный тип) |
|
Тип размоточного узла |
Модулирующая система управления c контролем натяжения электромагнитными порошковыми муфтами. |
|
Горячий нож отрезной |
Длина ножа: 580мм х 2штуки |
|
Сварочный нож |
1200Вт (нагреватель патронного типа) + 2 нагревателя плоского типа =2400 Вт |
|
Контроллер управления: «Wuxi/xuncheng» сенсорное управление
|
|
|
Устройство контроля края полотна ЕРС (линейный тип) – 2 комплекта. |
|
|
Автоматическая система контроля и натяжения подачи паленки кулисного типа. |
|
|
Подъем рулонов |
Пневматическая система лифта |
|
Пресс для вырубки ручек на пакете |
Автоматический |
|
Пневмогидравлический цилиндр |
5тонн
|
|
Система смазки подшипников(лубрикатор) |
|
|
Диск под вырубной нож |
Диаметр: 400мм, толщина: 12мм |
|
Плита для крепления ножа под вырубку ручки: 240 х 350мм |
|
|
Электронные компоненты сборки
|
|
|
Кнопки управления и переключатели |
«DELIXI»
|
|
Подшипники |
«NSK»
|
|
Температурные контролеры |
«Yatai» Китай |
|
Твердотельное реле |
«FOTEK» |
|
Низковольтная аппаратура |
«Schneider» |
|
Преобразователь частоты |
«Huifeng» Китай
|
Технические требования:
Электроэнергия: 380В
Сжатый воздух: 8 атмосфер.
Сечение силового кабеля: 4х6мм2
