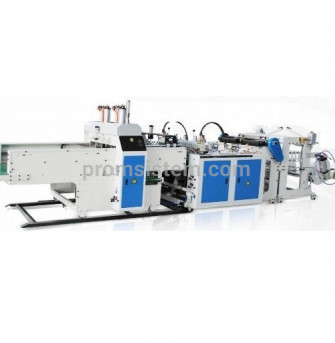

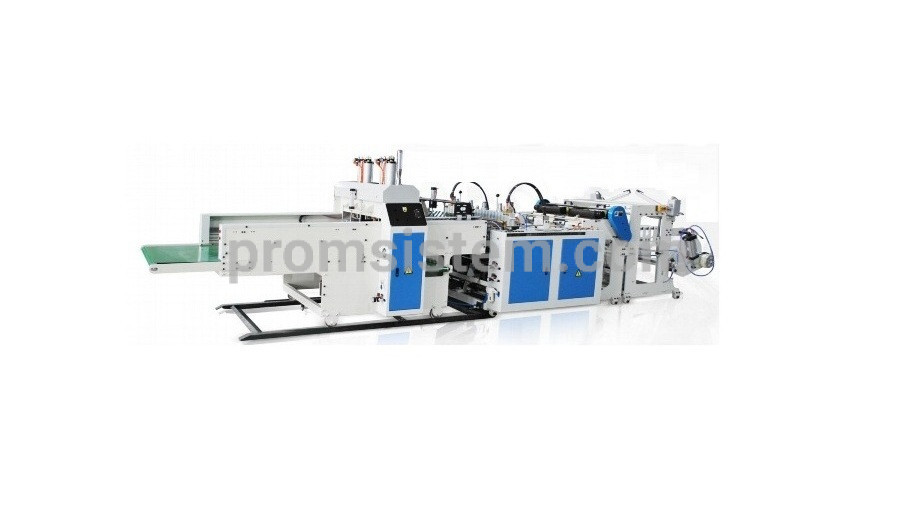

DВ 550B2 +ZC (2 линии) Автоматическая пакетоделательная машина для производства пакетов тип «майка» методом горячей резки
Автоматическая 2х поточная пакетоделательная машина
для производства пакетов тип «майка».
Модель DВ 550B2 +ZC (2 линии)
Производство Китай.
Высокоскоростная машина для изготовления пакетов типа «майка» в автоматическом режиме с высечкой ручек. Предназначена для изготовления пакетов типа «майка» с печатным логотипом в 2х поточном режиме. Оснащена двумя сервоприводами для контроля длины отрезаемых пакетов, двумя датчиками контраста (фотоглаз), с двумя устройством для высечки ручек в пакетах типа «майка», приемным конвейерным столом. Машина осуществляет резку пакетов методом горячей резки, при этом происходит сварка донного шва пакета и его отрез, что позволяет получать сварной донный шов высокой прочности.
Максимальная производительность: 300 циклов/мин (зависит от размера изделия)
Максимальная ширина пакета: 520мм х 2линии
Длина пакета: 350-650мм
Толщина пленки: 0,008 -0,03мм
Установочная мощность 12,0 кВт
|
Комплектация оборудования |
||
|
Номенклатура |
Спецификация |
Производитель |
|
Главный двигатель |
1,5кВт |
Китай |
|
Частотный преобразователь |
1,5 кВт |
«DELTA» |
|
PLC-(программируемый логистический контроллер) |
/ |
«MITSUBISHI» |
|
Серво привод |
3,0 кВт х 2 комплекта |
«PANASONIC» |
|
Двигатель размотки |
0,75кВт АС х 2 комплекта |
Китай |
|
Частотный преобразователь размотки |
0,75кВт АС х 2 комплекта |
«PANASONIC» |
|
Датчик размотки |
2штуки |
«PANASONIC» |
|
Панель управления сенсорного типа |
/ |
«MITSUBISHI» |
|
Датчик контраста (фотоглаз) |
2 штуки |
«SICK» |
|
Потенциометр |
/ |
«COSMO» Япония |
|
Температурные контроллеры |
цифровые |
«FOTEK» Тайвань |
|
Выключатель |
/ |
«SGNEIDER» |
|
Бесконтактные переключатели |
/ |
«FOTEK» Тайвань |
|
Твердотельные реле |
40А |
«FOTEK» Тайвань |
|
Кнопочный переключатель |
|
«IDEC» Япония |
|
Автоматический пресс для вырубки ручки: |
||
|
Серво привод |
1,0кВт |
Китай |
|
PLC-(программируемый логистический контроллер) |
/ |
«MITSUBISHI» |
|
Пневмо гидравлический цилиндр |
5Т х 2 |
«MARTO» |
|
Отвод отхода высечки с конвейерным |
1 комплект |
|
|
Компоненты сборки |
||
|
Линейная система равнения полотна (EPC) Х 2 комплекта Скорость 40 мм/с Управление: PLC- A18 Датчик: ультразвуковой US400S |
Система отличается высокой точностью коррекции ошибок и быстрой скоростью отклика, что обеспечивает контроль положения полотна.
|
|
|
Станция сваривания и резки. |
Метод резки: горячий нож Нагрев: независимый |
|
|
Размоточный узел |
Пневматический подъем рулонов. Пневматические раздувные валы: 2 комплекта |
|
|
Импульсный запайщик: 2 комплекта |
Для удобной заправки пленки при смене бобин. |
|
|
Контроль натяжения на размотке. |
Автоматическая система контроля натяжения подачи паленки кулисного типа. |
|
|
Технические требования: Электроенергия: 380В Воздух: 8-6 атмосфер, ввод – Ф12мм (наружный). |
||
