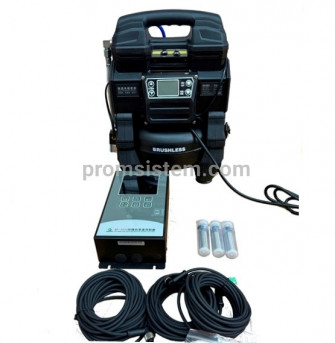

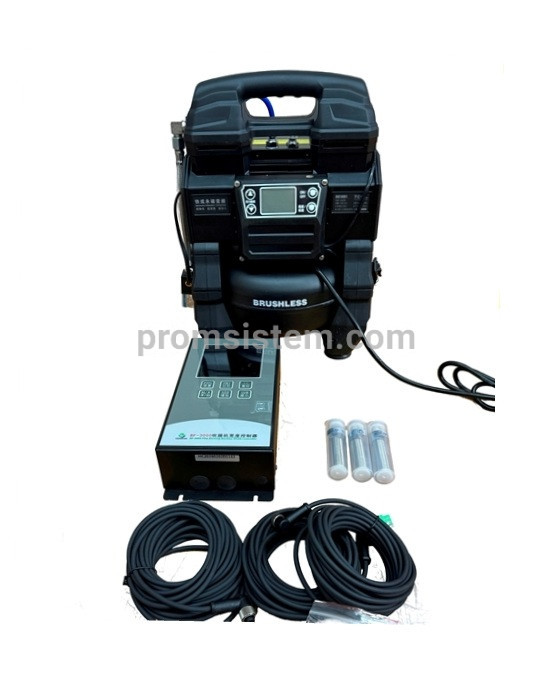

HW-BF -3003SB Устройство контроля и регулировки ширины раздува c механизмом вращения головы

HW-BF -3003SB Устройство контроля и регулировки ширины раздува c механизмом вращения головы.

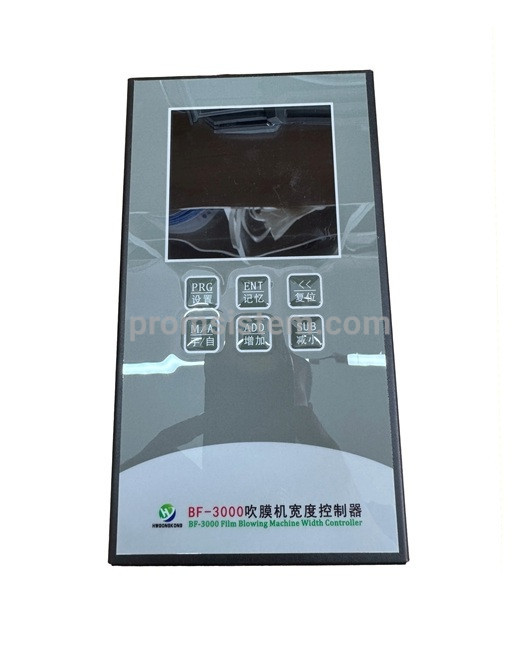

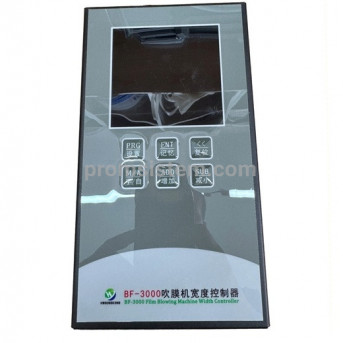

Контроллер управления: BF 3000 (32бит)

ПИД-регулирование

Ультразвуковые датчики: HС 1000-ТВ-В х 3шт

Диапазон регулировки: 50 ... 1000мм

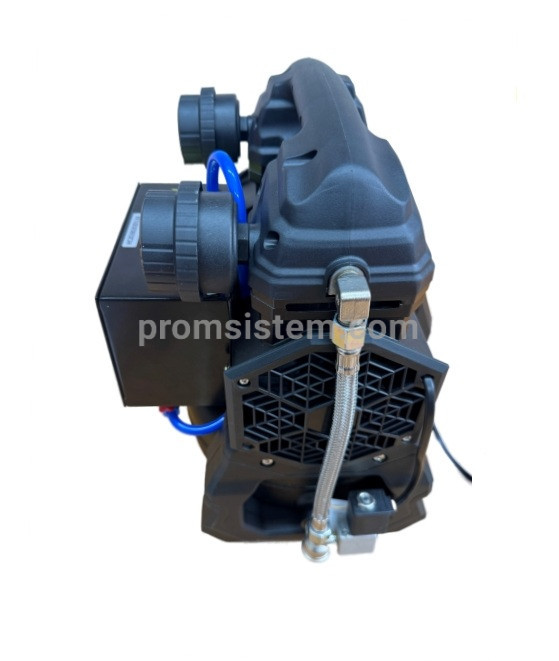

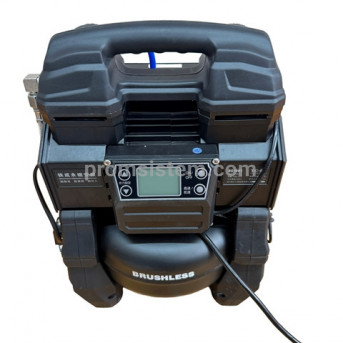

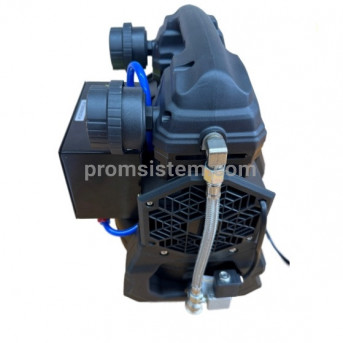

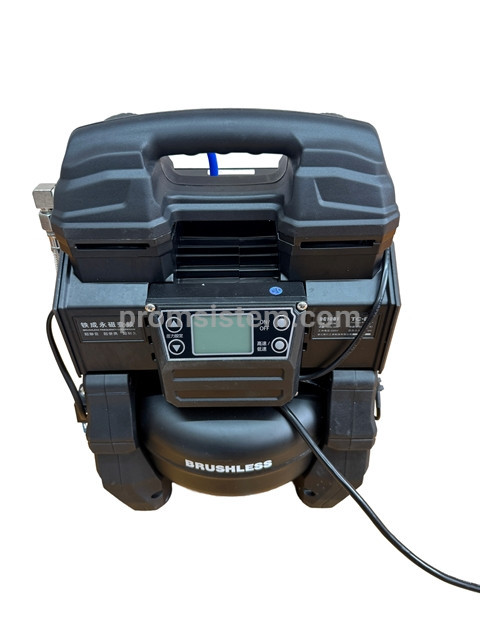

Компрессор: DC1081, производительность -125л/мин, мощность-1200Вт

Система управления BF3000 предназначена для прецизионного контроля ширины полотна. В основе устройства лежит ультразвуковой принцип измерения, исключающий недостатки традиционных механических и инфракрасных датчиков. Отсутствие подвижных элементов и высокая помехоустойчивость ультразвука гарантируют стабильность параметров процесса, снижают износ оборудования и упрощают эксплуатацию системы.

Использование 32-битного микроконтроллера в связке с нечетким ПИД-регулированием позволяет добиться точности управления в пределах одного миллиметра. Данное решение минимизирует процент брака, оптимизирует производственные издержки и повышает общую производительность экструдеров для выдува пленки. Это оптимальный выбор для систем управления нового поколения

1. Ультразвуковой датчик: высокоточный датчик собственной разработки с точностью 0,1 мм
2. 32-битный микроконтроллер с нечетким ПИД-алгоритмом для максимально быстрого и стабильного управления.
3. Шкаф управления воздушным клапаном: Предназначен для установки вращающейся головки, пульта дистанционного управления, встроенного беспроводного модуля
4. Экструзионное оборудование

Нестабильность ширины пленки при выдуве является типичным отклонением, требующим оперативного вмешательства. Чтобы снизить объем отходов, персонал должен постоянно контролировать ширину рукава и оперативно регулировать подачу воздуха.

Новая система управления шириной пленки делает работу экструдера полностью автоматической, экономя время персонала и снижая количество отходов. Датчик постоянно следит за шириной пленки и передает информацию в контроллер. Если параметры отклоняются от нормы, система автоматически подает или выпускает воздух через специальные клапаны, возвращая ширину пленки к заданным значениям.

Контроллер базируется на передовом алгоритме с функцией автоматической адаптации воздушного потока. Наличие встроенных портов управления позволяет интегрировать внешнее оборудование, реализуя полноценную систему автоматического регулирования по замкнутому циклу.
